Le cintrage de tubes de précision vous aide à fabriquer des pièces d'échappement, de cage et de châssis plus propres avec un meilleur ajustement, une plus grande résistance et des résultats
- Eastwoodcanada
- 6 juin
- 8 min de lecture
Un tube qui semble suffisamment proche de la bonne forme sur le plancher de l’atelier peut rapidement devenir un mauvais ajustement dès que vous essayez de le faire passer entre un longeron de châssis, une colonne de direction, une tour d’amortisseur ou un nœud d’arceau de sécurité. C’est là que le cintrage de tubes de précision prend toute son importance. En fabrication de performance et en restauration automobile, un cintrage n’est pas seulement une forme. Il contrôle les dégagements, le flux, la résistance, la répétabilité et la quantité de reprises que vous devrez effectuer plus tard.
Pour toute personne fabriquant un système d’échappement, une tuyauterie d’intercooler, le routage du côté chaud d’un turbo, des renforts de châssis, des cages de sécurité, des conduites rigides de carburant ou des supports sur mesure, la différence entre un cintrage approximatif et un cintrage maîtrisé est immédiatement visible. Les pièces s’ajustent mieux. La préparation pour le soudage devient plus simple. Les assemblages finis ont une apparence plus propre. Tout aussi important, vous gaspillez moins de tube et passez moins de temps à essayer de corriger un cintrage qui a déplacé la ligne centrale là où elle n’aurait jamais dû aller.
Ce que signifie réellement le cintrage de tubes de précision
Le cintrage de tubes de précision consiste à former un tube selon un rayon et un angle cibles tout en conservant sa circularité, une épaisseur de paroi stable et une ligne centrale conforme à la conception. Cela semble simple jusqu’à ce que vous travailliez avec de l’acier inoxydable à paroi mince, des conduites de suralimentation en aluminium, des tubes d’arceau en chromoly ou des passages complexes dans un compartiment moteur où il n’y a déjà plus aucun espace disponible.
Un bon cintrage ne se juge pas uniquement à son angle. Il faut également surveiller l’écrasement, les plis sur le rayon intérieur, l’amincissement excessif de la paroi sur le rayon extérieur, le retour élastique (springback) et la torsion dans la courbe. Si l’un de ces phénomènes n’est pas maîtrisé, le tube peut encore sembler utilisable, mais il deviendra plus difficile à ajuster et plus faible là où la constance est la plus importante.
C’est pourquoi les fabricants expérimentés parlent de rayon de ligne centrale, de facteur de paroi et de comportement du matériau plutôt que de simplement dire qu’un cintrage est à 90 degrés. En fabrication réelle, la géométrie et la réaction du matériau comptent autant que l’angle final.
Pourquoi le cintrage de tubes de précision est important dans les projets automobiles
Les travaux automobiles ne pardonnent pas une fabrication négligée. Sur un établi, un mauvais cintrage peut passer inaperçu. Dans une voiture, chaque centimètre d’espace est disputé. Les tubes d’échappement doivent éviter le débattement de la suspension, les composants sensibles à la chaleur et la structure de la carrosserie. Les tubes d’arceau doivent épouser la coque tout en atteignant les bons points d’ancrage. Les conduites d’admission et de suralimentation doivent maintenir un bon écoulement tout en restant faciles à entretenir.
C’est là que la précision devient rentable. De meilleurs cintrages signifient généralement moins de coupes en segments, moins de soudures et moins de risques de déformation ou de fuite. Pour les travaux de châssis et de sécurité, cela signifie également une résistance plus prévisible, car le tube conserve davantage de sa section d’origine dans la courbe.
Il y a aussi un aspect visuel. Des cintrages propres et répétables donnent à une pièce fabriquée une apparence finie plutôt qu’improvisée. Cela compte dans une restauration où l’objectif est un compartiment moteur soigné, et cela compte aussi sur une voiture de course où l’entretien rapide et l’optimisation de l’espace font partie intégrante de la construction.
Cintrage de précision vs cintrage par écrasement
Toutes les méthodes de cintrage ne produisent pas le même résultat. Le cintrage par écrasement de base peut convenir à des applications peu exigeantes où l’apparence et la géométrie précise ne sont pas essentielles. Il est courant parce qu’il est plus rapide et moins coûteux. Le compromis devient évident dès qu’on observe le tube. La section transversale peut davantage se déformer, le rayon intérieur peut se plisser et la répétabilité n’est pas toujours au rendez-vous.
Le cintrage de précision fait généralement référence au cintrage à mandrin, au cintrage rotatif par traction ou à des procédés similaires hautement contrôlés. Ces méthodes soutiennent mieux le tube pendant l’opération et permettent de maintenir des tolérances plus serrées. Si vous construisez un échappement de performance, une cage de sécurité ou tout système fabriqué visible, ce niveau de contrôle mérite votre attention.
Bien sûr, tout dépend de l’application. Une simple barre utilitaire ou un support non critique n’exige pas nécessairement le même niveau de contrôle qu’un tube de liaison de collecteur turbo, une structure de siège ou un renfort lié à la suspension. Mais lorsque l’espace est limité et que le trajet du tube est important, le cintrage moins coûteux finit souvent par coûter davantage en reprises.
Le matériau change tout
Le cintrage de tubes n’est jamais une solution universelle. L’acier doux est tolérant et constitue généralement un bon matériau d’apprentissage. L’acier inoxydable offre une excellente apparence et résiste bien à la chaleur, mais il peut présenter davantage de retour élastique et sanctionner les mauvais réglages. L’aluminium se cintre bien dans certaines applications, mais il se marque facilement et nécessite des précautions pour éviter les déformations, surtout avec des parois minces. Le chromoly utilisé dans les châssis de compétition offre des avantages en matière de résistance, mais le processus doit rester rigoureusement contrôlé depuis l’ajustement initial jusqu’au soudage final.
L’épaisseur de paroi change également la donne. Les tubes à paroi mince peuvent s’écraser ou se plisser si l’outillage et le support sont inadéquats. Les tubes à paroi épaisse résistent mieux à la déformation mais demandent davantage de force et doivent malgré tout être cintrés avec précision pour produire des pièces répétables.
La taille du tube entre aussi en ligne de compte. Une petite conduite de carburant ou de frein se comporte très différemment d’un tube d’échappement de 3 pouces ou d’un tube d’arceau. L’outillage, le rayon de cintrage et le procédé doivent tous être adaptés à l’application.
L’outillage compte plus que la plupart des gens ne le pensent

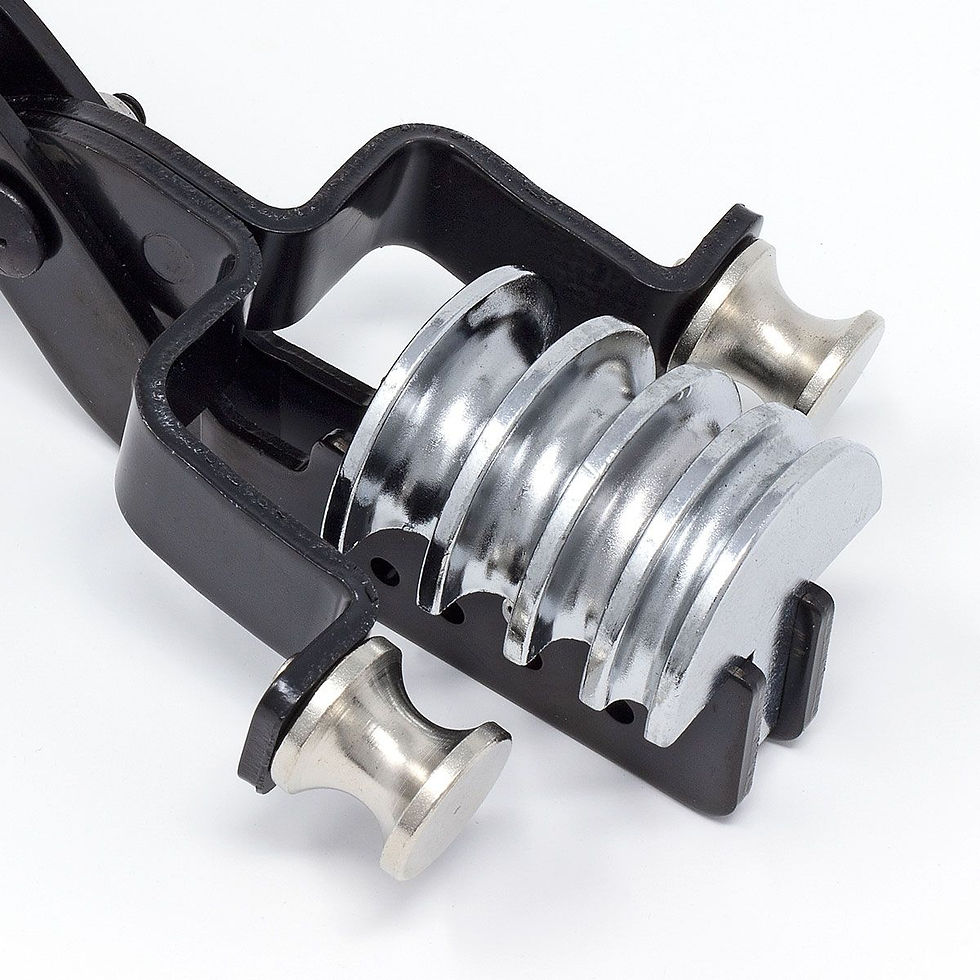

Une bonne cintreuse n’est efficace que si le jeu de matrices, le réglage et l’opérateur sont à la hauteur. La matrice doit correspondre exactement au diamètre extérieur du tube. Le rayon de cintrage doit convenir au matériau et à l’application. La pression de serrage, la lubrification, le support et l’indexation influencent tous le résultat final.
Si l’ajustement de la matrice est incorrect, le tube peut glisser, se marquer, s’écraser ou se tordre. Si le rayon de cintrage est trop serré pour le matériau et l’épaisseur de paroi, vous risquez des plis ou un effondrement. Si le réglage ne tient pas compte du retour élastique, votre angle de 90 degrés peut devenir 86 ou 94 degrés, ce qui suffit à compromettre une pièce comportant plusieurs cintrages.
C’est là que le cintrage de précision se distingue du travail par essais et erreurs. Le procédé devient répétable parce que l’outillage est adéquat et que l’opérateur comprend le comportement du matériau avant même que le cintrage ne commence.
Le cintrage de précision pour les échappements, les cages et le routage dans le compartiment moteur
Les systèmes d’échappement sont l’un des domaines où les fabricants constatent immédiatement les avantages. Des courbes fluides facilitent l’intégration et réduisent le besoin de soudures supplémentaires. Sur les moteurs turbocompressés, cela peut signifier un routage du côté chaud plus propre et une meilleure gestion de la chaleur. Sur les systèmes atmosphériques, cela permet de maintenir un trajet plus cohérent sans compromis disgracieux autour des composants du châssis.
Pour les cages de sécurité et les renforts de châssis, la qualité du cintrage influence autant l’ajustement que la confiance dans le résultat. Un tube qui épouse correctement la carrosserie offre davantage d’espace à l’intérieur du véhicule et donne l’impression d’avoir toujours été prévu pour cet emplacement. Plus important encore, le maintien de la forme de la section est essentiel dans les applications structurelles. Un cintrage fortement aplati n’est pas équivalent à un cintrage qui conserve son profil d’origine.
Les compartiments moteurs sont un autre endroit où un cintrage précis permet de gagner du temps. Les conduites d’intercooler, les tubes de radiateur, les systèmes de récupération d’huile et les supports personnalisés occupent tous des espaces très encombrés. Lorsque le tube arrive exactement où il doit aller, le roulage de bourrelets, le positionnement des raccords et le soudage deviennent beaucoup moins frustrants.
Ce qu’il faut considérer avant d’acheter des outils de cintrage ou des pièces pré-cintrées
Si vous recherchez des outils ou planifiez un atelier de fabrication, réfléchissez d’abord à ce que vous construisez le plus souvent. Un amateur qui restaure des voitures classiques et effectue occasionnellement des réparations d’échappement n’aura pas les mêmes besoins qu’un atelier qui fabrique des cages de sécurité et des systèmes turbo chaque semaine.
Examinez la plage de dimensions de tubes, la disponibilité des matrices, les options de rayon de cintrage, la compatibilité avec les matériaux et la répétabilité de la machine sur les pièces comportant plusieurs courbes. Portez également attention à l’équipement de soutien. Les outils de mesure, les grugeuses de tubes, les scies, les outils d’ébavurage, les outils de traçage et l’équipement de soudage influencent autant le résultat final que la cintreuse elle-même.
Si vous achetez des sections pré-cintrées, la constance est essentielle. L’angle de cintrage, le rayon, la finition du tube et l’état de la paroi doivent être suffisamment prévisibles pour permettre le montage, la coupe et le soudage sans devoir corriger chaque pièce. Les pièces tubulaires bon marché peuvent coûter plus cher si elles vous font perdre du temps en ajustements.
Les erreurs qui font perdre le plus de temps
La plupart des mauvais travaux de cintrage commencent avant même la première courbe. Des mesures imprécises, de mauvais points de référence ou l’absence d’une véritable maquette peuvent ruiner une pièce même si le cintrage lui-même est techniquement réussi. Le problème suivant consiste à utiliser un rayon inadapté à l’application. Une courbe trop serrée peut économiser de l’espace à un endroit et créer des problèmes d’ajustement partout ailleurs.
Une autre erreur fréquente est d’ignorer le retour élastique. Chaque matériau réagit différemment après la suppression de la charge, et si vous ne tenez pas compte de ce comportement, la répétabilité disparaît. Enfin, de nombreux constructeurs sous-estiment la rapidité avec laquelle l’orientation du tube peut devenir incorrecte sur des pièces à multiples cintrages. Une seule erreur d’indexation peut transformer un tube utilisable en rebut.
C’est pourquoi les meilleurs résultats proviennent généralement d’une approche où le cintrage fait partie d’un processus complet de fabrication plutôt que d’une étape isolée. Le traçage, la mesure, la coupe, le profilage, le bridage et le soudage doivent tous fonctionner ensemble.
Le cintrage de précision dans un véritable flux de travail d’atelier
Dans un atelier de fabrication sérieux, le cintrage de précision consiste moins à réaliser une seule belle courbe qu’à produire des pièces pouvant être reproduites avec confiance. Cela est important pour une restauration unique, et encore plus lorsque vous fabriquez des pièces identiques pour plusieurs véhicules.
Un flux de travail efficace commence par des dimensions connues, des gabarits précis et le bon matériau à portée de main. Ensuite, la séquence de cintrage est planifiée afin que le tube puisse être chargé, indexé et vérifié sans approximation. Une fois ce processus maîtrisé, l’ajustement devient plus rapide, les soudures plus propres et les surprises lors de l’assemblage final beaucoup plus rares.
Voilà la différence entre simplement terminer un travail et le réaliser correctement. GTPRACING travaille avec des constructeurs qui accordent de l’importance à l’ajustement, à la résistance et à la finition, car ce sont ces détails qui déterminent si un projet semble avoir été construit par un atelier professionnel ou assemblé à la hâte.
Lorsqu’un tube doit dégager de l’espace, supporter une charge, assurer l’étanchéité et conserver une belle apparence, la précision n’est pas un luxe excessif. C’est ce qui permet au projet d’avancer efficacement et qui fait qu’une pièce terminée mérite réellement d’être installée sur le véhicule.
